Grundriss

Geländer-Draufsicht mit allen Details

Übersichtliche Grundriss-Darstellung des Geländers von oben mit Bodenplatte und bemaßten Pfostenabständen.

Sehen Sie, wie schnell es funktioniert

Der Grundriss zeigt das Geländer von oben, falls vorhanden mit Bodenplatte. Die lichten Abstände der Pfosten und deren Lage zur Bodenplatte sind bemaßt. Zur besseren Lesbarkeit lassen sich alle Element zu- oder abschalten.

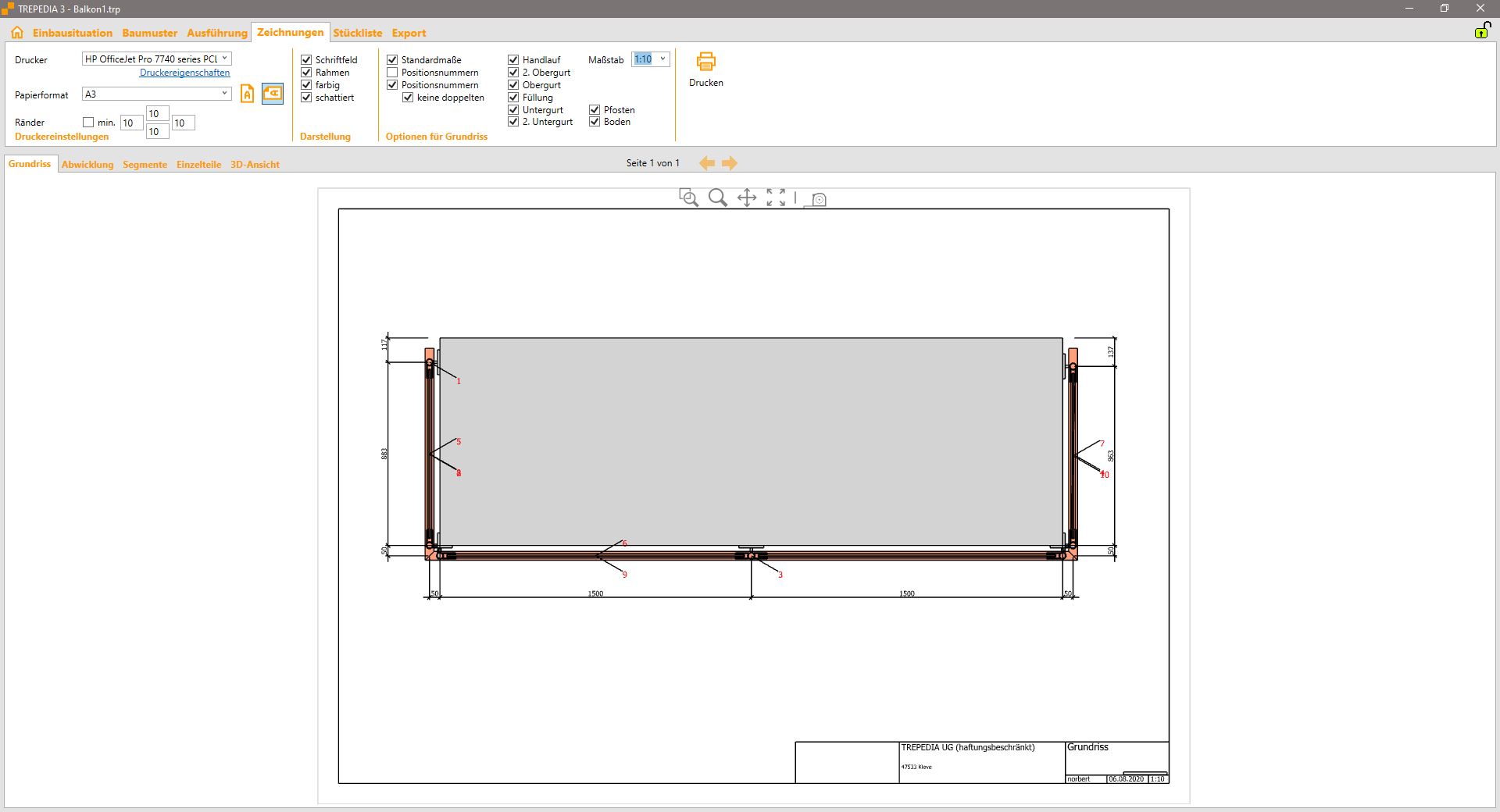

Grundriss eines Geländers mit Bodenplatte

Grundriss-Darstellung mit Bodenplatte und detaillierter Bemaßung der Pfostenabstände

Dargestellte Elemente

  • • Geländer-Grundkörper
  • • Bodenplatte (falls vorhanden)
  • • Pfosten mit Positionierung
  • • Handlauf-Verlauf

Bemaßung

  • • Lichte Abstände der Pfosten
  • • Lage zur Bodenplatte
  • • Gesamtabmessungen
  • • Positionsangaben

Flexible Elementdarstellung

Zur besseren Lesbarkeit lassen sich alle Elemente zu- oder abschalten. Dies ermöglicht:

  • • Übersichtliche Darstellung: Nur relevante Elemente anzeigen
  • • Detailansichten: Fokus auf spezifische Bereiche
  • • Maßstabsanpassung: Optimierung für verschiedene Ausgabegrößen

Praktische Anwendung

Montage

Genaue Positionierung der Pfosten auf der Bodenplatte

Fertigung

Bodenplatten-Abmessungen und Bohrungsraster

Planung

Raumaufteilung und Platzbedarf-Ermittlung

Präzise Montage durch exakte Bemaßung

Der Grundriss ist besonders wertvoll für die Montage vor Ort, da er alle kritischen Maße und Positionierungen in einer übersichtlichen Draufsicht zusammenfasst.
