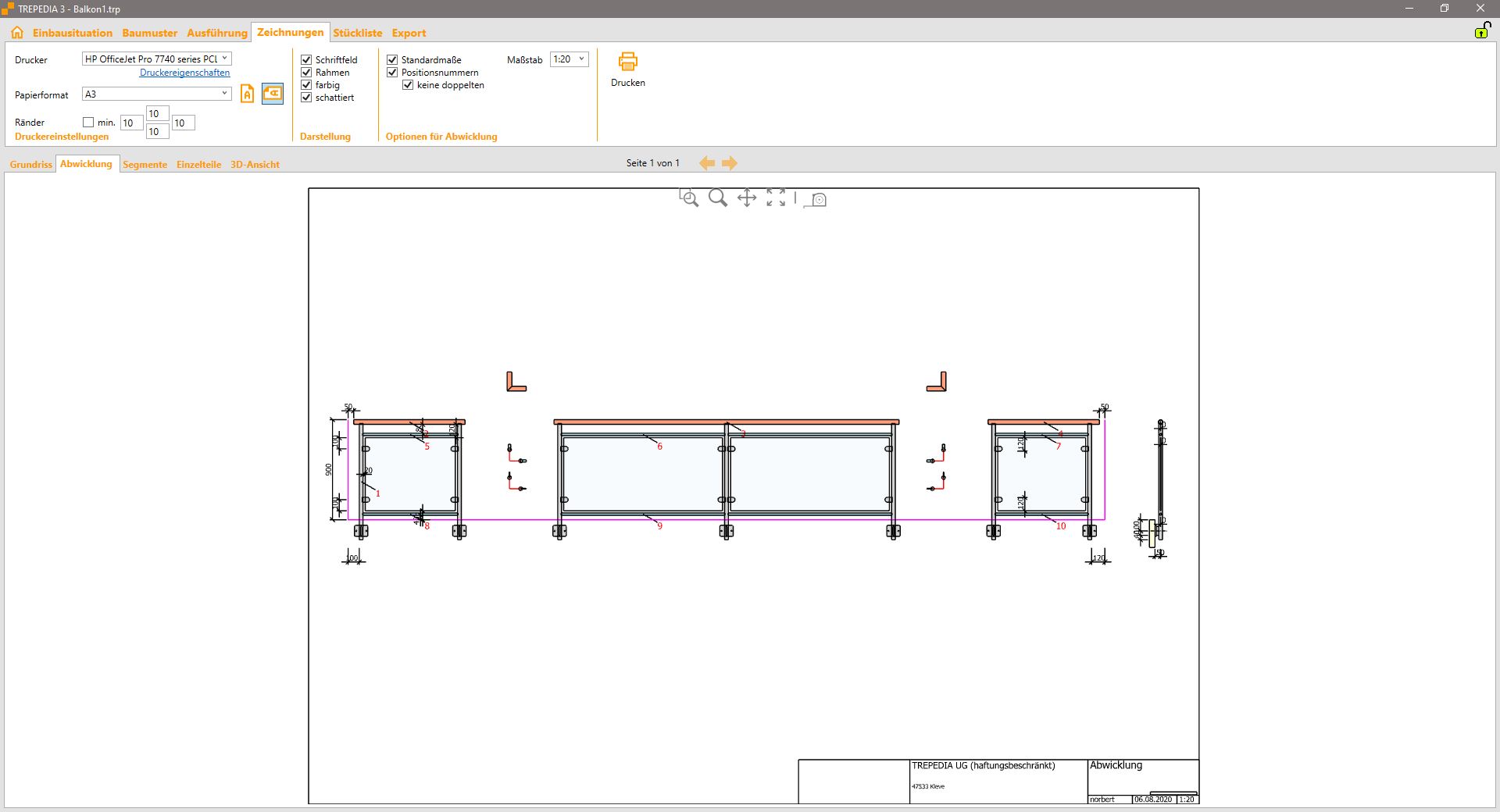

Praktische Abwicklungsdarstellung des Geländers mit Lücken in den Ecken für optimale Fertigung.
Sehen Sie, wie schnell es funktioniertDie Abwicklungsansicht sollte das Geländer eigentlich „an einem Stück" zeigen. Aber das geht nicht bzw. macht keinen Sinn: oft sind die Teile seitlich versetzt. Deshalb stellt das Programm die Abwicklung (in der Pfostenebene) mit Lücken in den Ecken dar.
So können Elemente, die nicht in der Pfostenebene liegen, verkürzt oder verlängert dargestellt werden.
Abwicklungszeichnung mit Lücken in den Ecken für bessere Übersichtlichkeit
Problem: Bei einer durchgehenden Abwicklung würden sich überlappende oder verzerrte Bereiche ergeben.
Lösung: Lücken in den Ecken ermöglichen eine realistische Darstellung aller Elemente.
Vorteil: Elemente außerhalb der Pfostenebene werden korrekt proportioniert dargestellt.
Die Abwicklungszeichnung ist besonders wertvoll für die Werkstattfertigung, da sie alle Elemente in ihrer tatsächlichen Größe und Position zeigt, auch wenn diese nicht alle in derselben Ebene liegen.
