Die DIN 18065 fasst unter dem Begriff Lichtraumprofil die nutzbare Treppenlaufbreite und die Durchgangshöhe zusammen. Dabei werden auch die erlaubten „Einschnürungen" berücksichtigt.

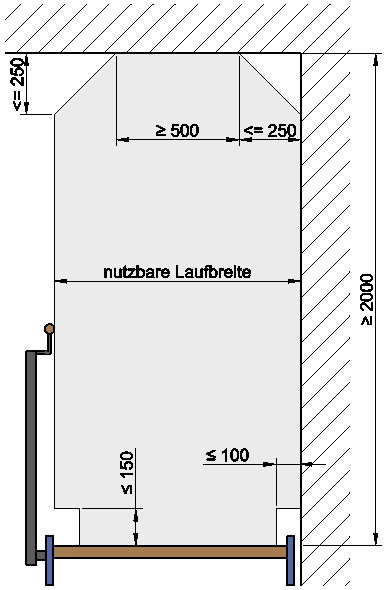

Gebäude im Allgemeinen

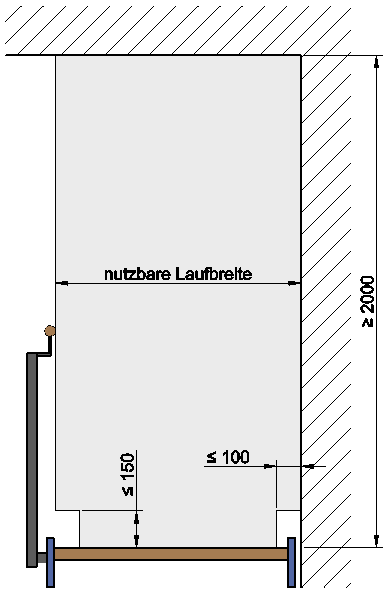

Wohngebäude mit bis zu 2 Wohnungen und innerhalb von Wohnungen
Das Lichtraumprofil erlaubt im unteren Bereich Einschränkungen, wie sie z.B. durch Treppenwangen entstehen können. Im oberen Bereich sind gegebenenfalls Einengungen durch Rohre etc. möglich.
Nutzbare Laufbreite
| Grenzmaße für Laufbreite, Steigung und Auftritt | Gebäude im Allgemeinen | Wohngebäude mit bis zu 2 Wohnungen und innerhalb von Wohnungen | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Laufbreite | Steigung | Auftritt | Laufbreite | Steigung | Auftritt | |||||
| min. | min. | max. | min. | max. | min. | min. | max. | min. | max. | |
| baurechtlich notwendige Treppe | 1000 | 140 | 190 | 260 | 370 | 800 | 140 | 200 | 230 | 370 |
| baurechtlich nicht notwendige Treppe (zusätzliche Treppe) | 500 | 140 | 210 | 210 | 370 | 500 | 140 | 210 | 210 | 370 |
Die Definition der nutzbaren Laufbreite bei Anwendung der DIN 18065 führt immer wieder zu Missverständnissen, obwohl die Regelung recht eindeutig ist. Es ist nicht die Stufenbreite. Vielmehr wird die nutzbare Laufbreite zwischen der inneren und äußeren Begrenzung gemessen, das können Innenseite der Handläufe oder auch Wände sein. Anders ausgedrückt, die Breite der größten Kiste, die sich durch die Treppe schieben lässt.
Die nutzbare Laufbreite ist Basis für weitere Festlegungen wie z.B. Lauflinie und damit indirekt Auftritt sowie die Verziehung. Von daher ist es mitunter problematisch, dass die nutzbare Laufbreite von Dingen abhängt, die manchmal erst nach Fertigstellung der Treppe da sind, insbesondere Handlauf und Putz.

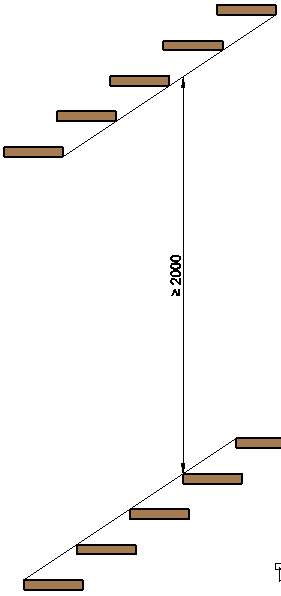

Durchgangshöhe
Bei Treppen nach DIN 18065 beträgt die erforderliche Durchgangshöhe 2000 mm.
Gemessen wird die Durchgangshöhe in der Schräge, sozusagen auf einer imaginären im 3D-Raum liegenden Lauflinie. Praktisch gesehen muss die Durchgangshöhe auf der Stufenvorderkante senkrecht nach oben gemessen eingehalten werden.
Zu beachten sind die im Lichtraumprofil eingetragenen Bereiche, in denen die Durchgangshöhe z.B. durch Rohre eingeschränkt werden darf.
