Koordinatenmethode

Grundlinienmethode für Treppenverziehung

Eine relativ einfache und oft verwendete Methode der Treppenverziehung mit meist guten Ergebnissen.

Sehen Sie, wie schnell es funktioniert

Die Koordinatenmethode ist relativ einfach durchzuführen und wird wegen der meist guten Ergebnisse oft benutzt. Man nennt sie auch Grundlinienmethode.

Bei dieser Methode müssen Vorder- und Hinterkante der Eckstufe sorgfältig festgelegt werden, da deren Lage die ganze Verziehung beeinflusst.

Konstruktionsschritte

Erster Verziehungsbereich

  • 1. Zunächst wird die letzte gerade Stufenkante verlängert.
  • 2. Dann wird die Eckstufe festgelegt und deren Kanten werden bis zu dieser Linie (Grundlinie) verlängert.
  • 3. Der Abstand dieser Schnittpunkte wird so oft nach außen abgetragen, wie Stufen zu verziehen sind.
  • 4. Jeder dieser Punkte wird nun mit dem entsprechenden Schnittpunkt auf der Lauflinie verbunden.

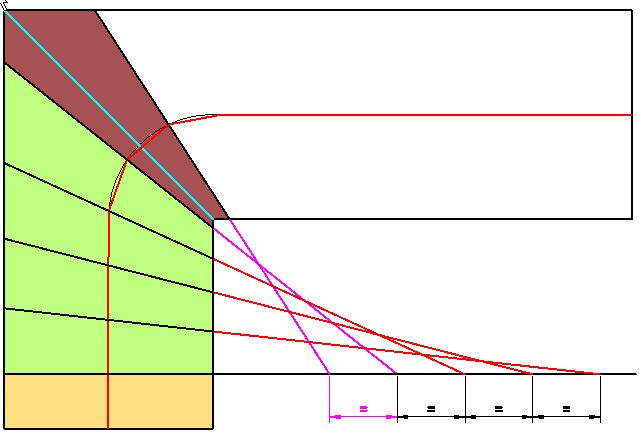

Koordinatenmethode - Erster Verziehungsbereich

Zweiter Verziehungsbereich

  • 5. Dasselbe geschieht mit dem zweiten Teil des Verziehungsbereiches.

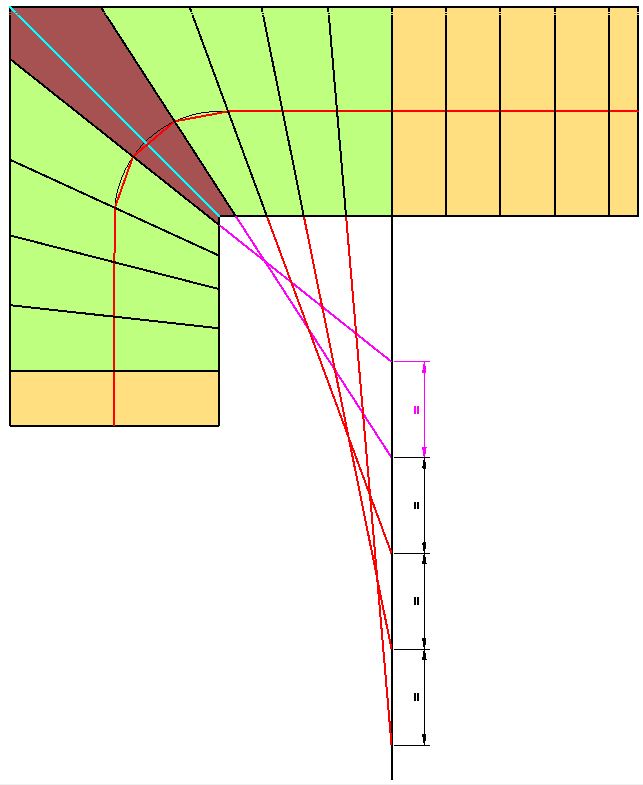

Koordinatenmethode - Zweiter Verziehungsbereich

Vorteile der Koordinatenmethode

  • • Relativ einfach durchzuführen
  • • Meist gute Ergebnisse
  • • Weit verbreitet und bewährt
