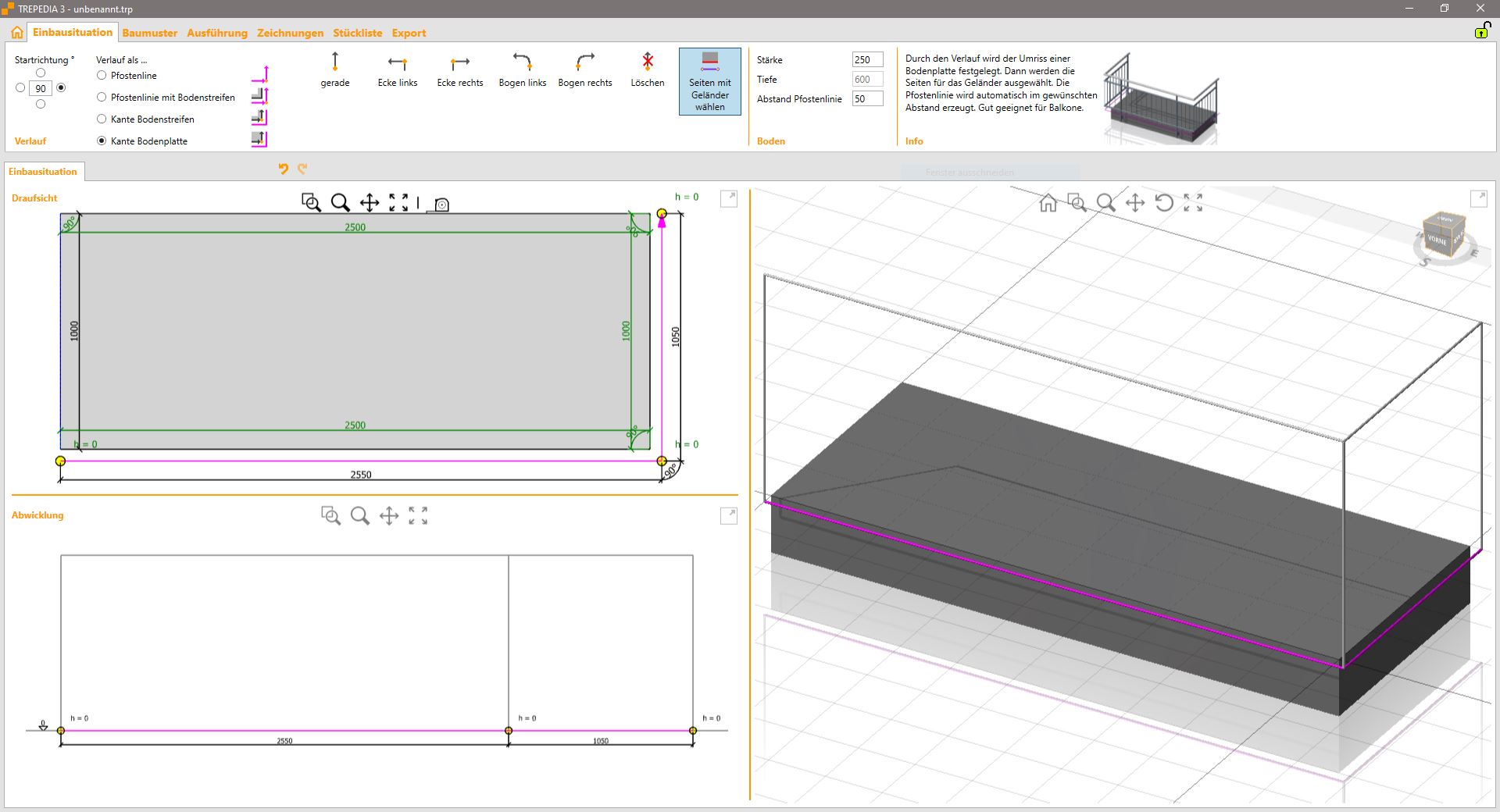

Im ersten Schritt wird die Einbausituation, also der Verlauf des Geländers festgelegt. Für die CAD-Profis: es wird eine 3D-Polylinie erzeugt. Mit Hilfe von Schaltflächen werden Linien und Bögen aneinandergereiht. Anschließend werden Längen, Winkel und bei Bedarf Höhen bemaßt.
Die erzeugte Linie steht wahlweise für:
| Verlauf als Pfostenlinie (Linie zwischen Pfostenmitten) ohne Bezug zu Bodenstreifen oder Bodenplatte. Einfachste Variante. |
|
| Verlauf als Pfostenlinie (Linie zwischen Pfostenmitten). Der Bodenstreifen dient nur der Anschauung, z.B. für Geländer im Gelände. |
|
| Verlauf als Kante eines Bodenstreifens. Die Pfostenlinie wird im gewünschten Abstand automatisch erzeugt, z.B. für Geländer an langen Gebäudekanten. |
|
| Durch den Verlauf wird der Umriss einer Bodenplatte festgelegt. Dann werden die Seiten für das Geländer ausgewählt. Die Pfostenlinie wird automatisch im gewünschten Abstand erzeugt. Gut geeignet für Balkone. |
|
